Система относится к последним поколениям комплексов для газотермического напыления. Идеально вписывается в современные автоматизированные или роботизированные системы нанесения покрытия и позволяет получить непревзойденный контроль процесса, гибкость и высокую повторяемость качества напыления. В качестве горючего система может использовать как газообразное топливо, так и жидкое.

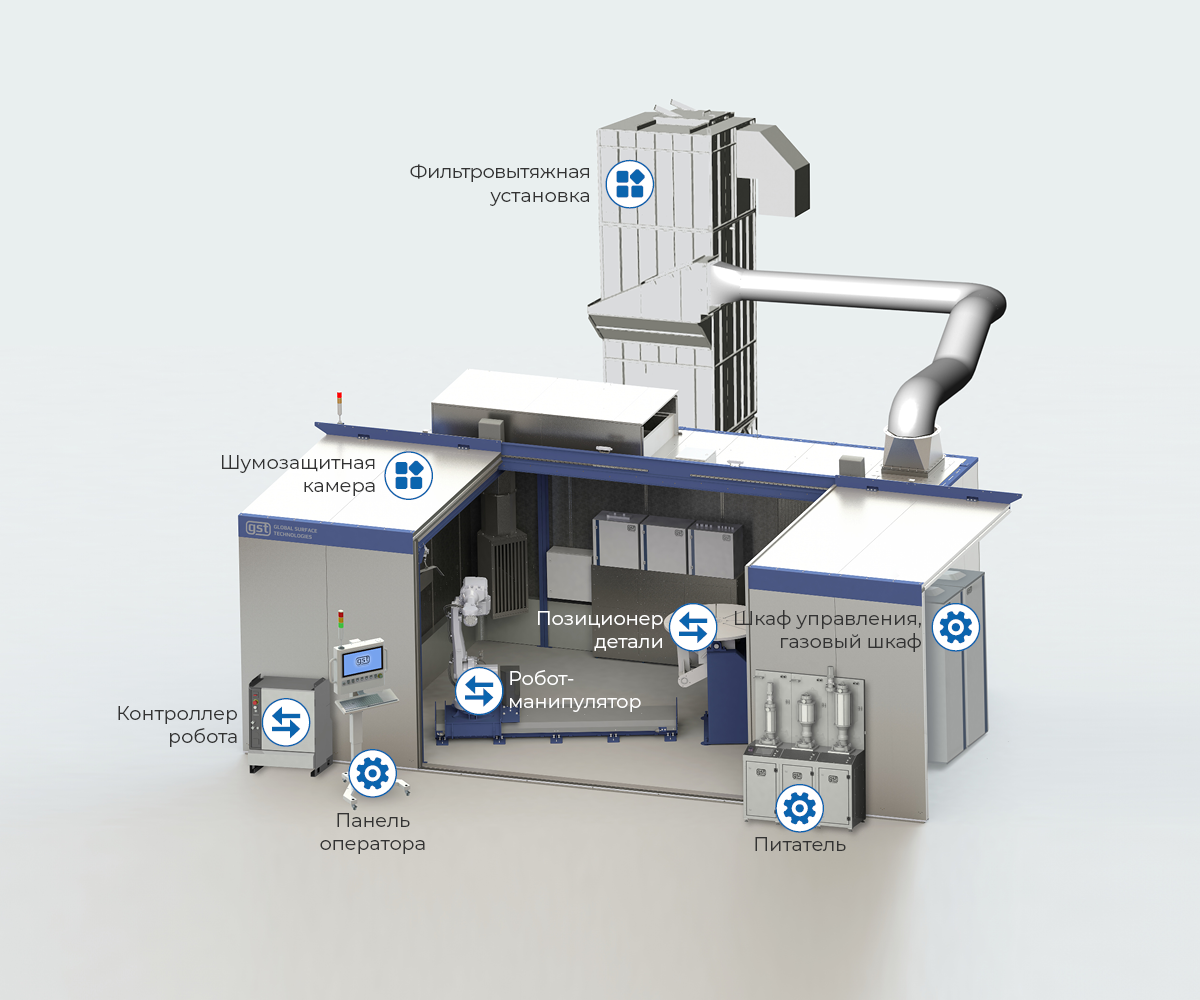

Система включает в себя основное оборудование для нанесения покрытий, манипуляторы для позиционирования детали и горелки в процессе напыления, а также периферийные компоненты, служащие для обеспечения комфортных и безопасных условий работы.
Основное оборудование
- Центр управления процессом напыления: шкаф управления, HMI панель оператора
- Газовый шкаф
- Модуль коммутации
- Порошковый питатель
- Холодильная установка
- Емкость для хранения жидкого топлива
- Горелка для напыления
Основное оборудование необходимо для управления технологическими параметрами напыления. Компоненты, входящие в состав основного оборудования, могут иметь различные характеристики и должны учитывать свойтва напыляемого материала, требуемые харатеристики получаемого покрытия, а также геометрую напыляемого изделия.
Манипуляторы
- Позиционеры
- Роботы-манипуляторы
Манипуляторы обеспечивают перемещение, а также позиционирование горелки и напыляемой детали в процессе напыления. При подборе манипуляторов необходимо учитывать геометрию напыляемого изделия. Правильно подобранные характеристики манипуляторов обеспечивают высокую производительность процесса и качество получаемых покрытий.
Периферийные компоненты
- Шумоизоляционная камера
- Фильтровентиляционная установка
Процесс высокоскоростного напыления сопровождается образованием высокого уровня шума (130 дБ), пыли, а также тепла, создаваемого пламенем. С целью обеспечения требуемого уровня шума на рабочем месте, а также удаления горячего и запыленного воздуха из рабочей зоны, применяются шумозщитные камеры и фильтровентиляционные установки.
Конечная конфигурация каждой системы напыления зависит от конкретной технологической задачи и требований Заказчика.
ОСНОВНОЕ ОБОРУДОВАНИЕ

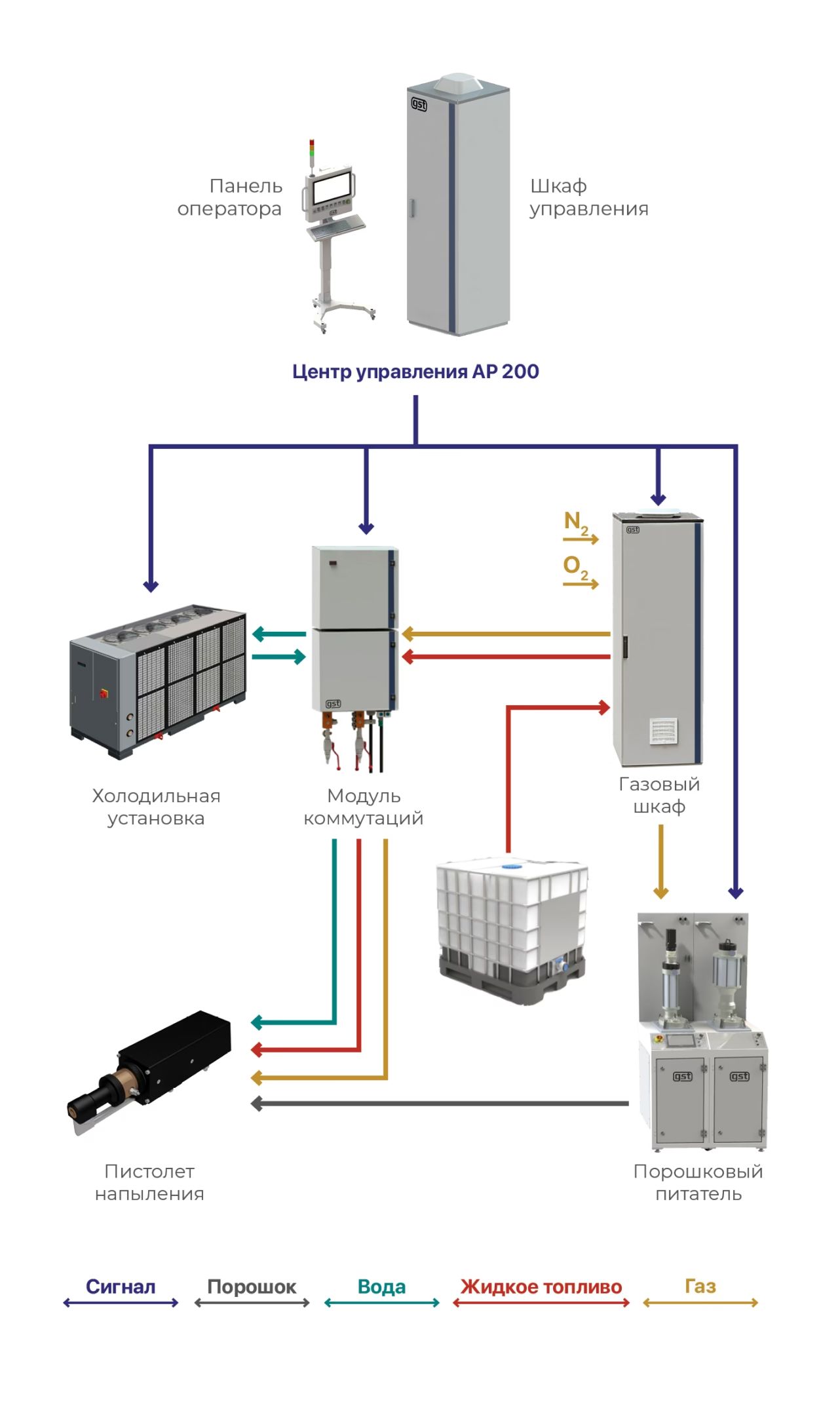

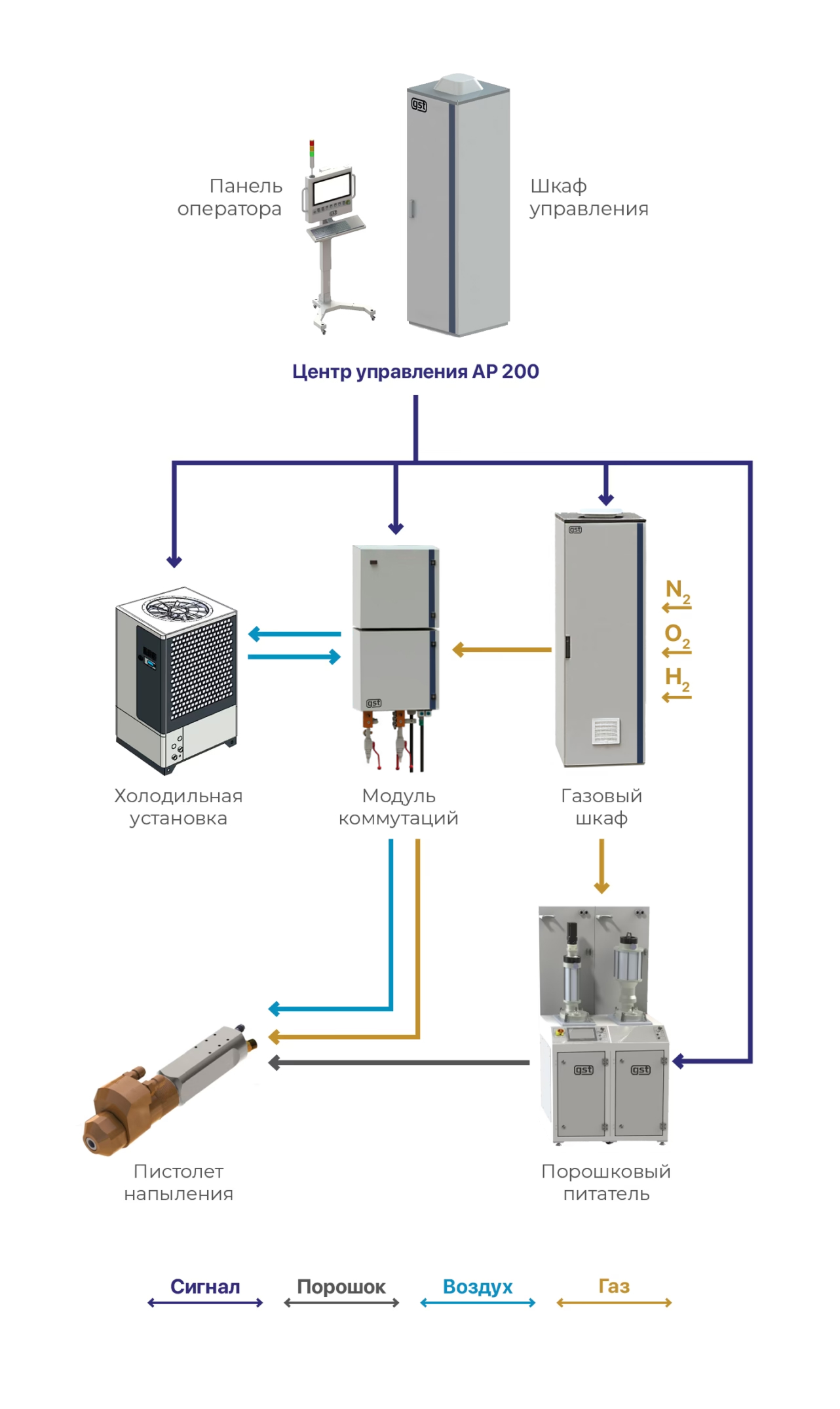

Схема подключения основного оборудования
схема подключения основного оборудования
Центр управления процессом напыления AP 200
Универсальная платформа для газотермического напыления
Система относится к последним поколениям комплексов для газотермического напыления. Идеально вписывается в современные автоматизированные или роботизированные системы нанесения покрытия и позволяет получить непревзойденный контроль процесса, гибкость и высокую повторяемость качества напыления.
Управление 4 видами напыления на единой платформе: плазменное напыление, высокоскоростное напыление, газопламенное напыление, электродуговая металлизация. Модульная архитектура системы позволяет конфигурировать ее под задачи заказчика с возможностью объединения нескольких технологий напыления в одной установке.
Основные функции програмного обеспечения
Графический интерфейс оператора с визуализацией параметров процесса
Библиотека пистолетов напыления с возможностью выбора требуемого
VPN-подключение для удаленной диагностики системы
Возможность сохраненияи вызова управляющих программ
Контроль и управление внешними модулями: робот, ФВУ, холодильная установка и т.д.
Многоуровневая система доступа: оператор, инженер-технолог, сервисный инженер
Система контроля и записи текущих параметров процесса в режиме On-line
Система контроля и планирования сервисного обслуживания
Счетчики расхода потребляемых ресурсов на деталь/общий
HMI панель оператора
Единая панель для управления всей системой напыления. На панели осуществляется вызов, запуск и редактирование управляющих программ, отображаются все параметры процесса напыления, статус компонентов системы, а также ошибки, возникающие в процессе эксплуатации.
- Цветной сенсорный дисплей оператора
- Диагональ экрана до 21’’
- Два вида исполнения: на подвесном кронштейне, в виде отдельной переносной стойки
- Кнопки экстренного отключения
Модуль коммутации
Модуль для соединения шлангов с охлаждающей водой и подключения горелки. В модуле измеряется расход охлаждающей воды, температура воды на входе и выходе, а также располагается высоковольтный блок поджига пистолета и иные модули, необходимые для контроля и управления процессом.
Газовый шкаф
Модуль служит для контроля расхода, смешения и подачи всех горючих газов к горелке. Данный модуль включает в себя масс-расходомеры с обратной связью для всех газов процесса, а также все датчики давления, регуляторы и клапана, а также насос для подачи жидкого топлива в случае применения процесса HVOF-LF.
- Цифровое подключение
- Массовые расходометры для технологических газов (высокая точность контроля)
- Встроенные регуляторы давления
- Датчики давления для газов
- Микрофильтры газов
- Трубки и фитинги из нержавеющей стали
- Датчик утечки горючих газов
Порошковый питатель
Питатель обеспечивает подачу напыляемого матриала в виде порошка к пистолету напыления. Порошок засыпается в соответсвующую колбу из которой с помощью транспортирующего газа переносится в зону горения пламени. Число колб подбирается в зависимости от количества типов используемого порошка и требуемой производительности процесса. В стандартном исполнении система позволяет одновременно подключить до 4 независимых линий подачи порошка из соответсмвующих колб.
- Цифровое подключение
- Массовые расходометры для транспортирующего газа
- Тип питателя — волюметрический
- Гравиметрическая подача порошка (г/мин) — опция
- Количество порошковых колб — 1/2/3/4 шт
- Объем колбы — 1,5 л/5 л
- Исполнение колб для работы под высоким давлением
- Модуль подогрева порошка в колбе — опция
- Функция перемешивания порошка в колбе
- Система быстрой смены колбы — наличие
- Цифровой контроль уровня заполнения колбы — наличие
Холодильная установка
В процессе работы пистолет напыления генерирует высокую тепловую мощность, что требует применения для него принудительного водяного охлаждения. Для этих целей применяется холодильная установка, специально разработанная для процесса высокоскоростного напыления.
Емкость для хранения жидкого топлива
Для хранения керосина или этанола, используемых для процесса высокоскоростного напыления с применением жидкого топлива, (HVOF-LF) требуется отельная ёмкость. Емкость устанавливается в отдельном помещение, а само топливо подается в газовый шкаф с помощью специализированного насоса.
Применяемые плазмотроны
Установка может использовать пистолеты для напыления с применением как жидкого топлива, так и газообразного. В системе управления предустановлены параметры работы для каждого пистолета, что позволяет предотвратить его преждевременный выход из строя из-за неправильной эксплуатации.

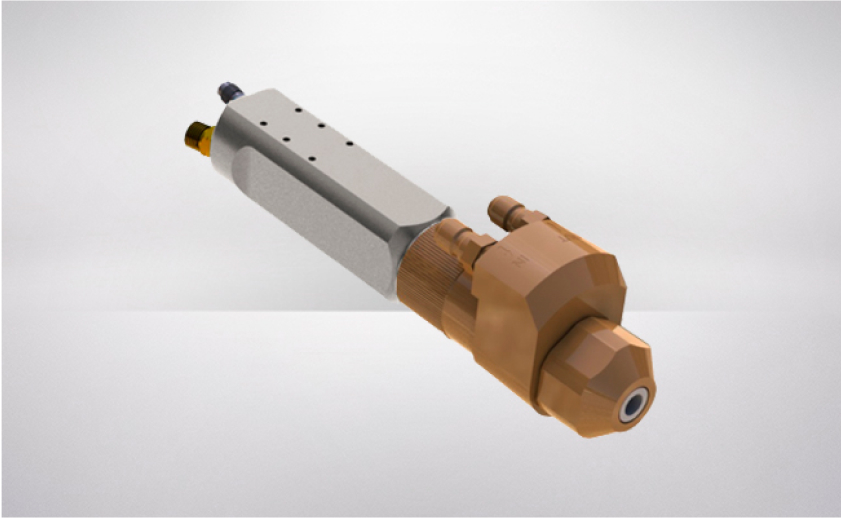

Пистолет DJ 2600 (HVOF-GF)
| Используемые горючие газы | H2, O2 |
| Напыляемые порошки | Металлические, карбиды |
Пистолет JP 5000 (HVOF-LF)
| Используемые горючие газы | Керосин, O2 |
| Напыляемые порошки | Металлические, карбиды |
Пистолет EGUN 5000 (HVOF-LF)
| Используемые горючие газы | Этанол, O2 |
| Напыляемые порошки | Металлические, карбиды |
Манипуляторы
Позиционеры
Манипуляторы
Периферийные компоненты
Шумозащитная камера
Фильтровытяжная установка
